ভুল ব্যবধান, আলগা ফিক্সিং, ক্ষতিগ্রস্থ প্রতিরক্ষামূলক টেপ, বা কংক্রিট রিসেসে প্রবেশ করলে প্যানেল স্থাপনের সময় তারের লুপগুলি খুলতে এবং সারিবদ্ধ করা কঠিন হয়ে পড়ে। প্রিকাস্ট কংক্রিট কারখানার জন্য, নির্ভরযোগ্য ইনস্টলেশন শুরু হয় সঠিক লুপ বক্স নির্বাচন করে, প্রোডাকশন ড্রয়িং চেক করে, এবং ফর্মওয়ার্কের উপর প্রতিটি ইউনিট সঠিকভাবে অবস্থান করে। এই নির্দেশিকাটি সম্পূর্ণ প্রক্রিয়া ব্যাখ্যা করে, যার মধ্যে রয়েছে ফ্যাক্টরি ইনস্টলেশন, প্রি-পরিদর্শন, ডিমল্ডিং চেক, এবং সাইটের সংযোগ-, যা আপনাকে ইনস্টলেশনের ত্রুটিগুলি কমাতে এবং প্রিকাস্ট ওয়াল জয়েন্টগুলির নির্ভরযোগ্যতা উন্নত করতে সহায়তা করে৷
একটি ওয়্যার লুপ বক্স কি?
একটি ওয়্যার লুপ বক্স হল একটি কাস্ট- উপাদান যা প্রিকাস্ট কংক্রিট ওয়াল প্যানেলগুলিকে অন্যান্য প্রাচীর প্যানেল বা কংক্রিট কলামগুলির সাথে সংযুক্ত করতে ব্যবহৃত হয়।
এটিতে সাধারণত একটি গ্যালভানাইজড স্টিলের বাক্স, একটি নমনীয় তারের দড়ি লুপ, একটি কম্প্রেশন হাতা এবং একটি প্রতিরক্ষামূলক কভার থাকে। প্রিকাস্ট উত্পাদনের সময়, ইস্পাত বাক্সটি পাশের ফর্মওয়ার্কের সাথে স্থির করা হয় যখন তারের লুপটি অবকাশের ভিতরে ভাঁজ করা থাকে।
প্রিকাস্ট প্যানেলগুলি খাড়া করার পরে, লুপগুলি উল্লম্ব জয়েন্টে খোলা হয়। ওভারল্যাপিং লুপগুলির মাধ্যমে একটি রিইনফোর্সিং বার স্থাপন করা হয় এবং জয়েন্টটি নির্দিষ্ট গ্রাউট দিয়ে ভরা হয়।
তারের লুপ বাক্স, শক্তিবৃদ্ধি, এবং শক্ত গ্রাউট একটি সম্পূর্ণ সংযোগ ব্যবস্থা হিসাবে একসাথে কাজ করে।
ডাবল সংযোগকারী বক্স লুপ
একক হেড সংযোগকারী বক্স লুপ
ওয়্যার লুপ বক্স কোথায় ব্যবহার করা হয়?
আপনি ব্যবহার করতে পারেনতারের লুপ বাক্সউল্লম্ব জয়েন্টগুলিতে যেখানে প্রিকাস্ট কংক্রিট উপাদানগুলির একটি নির্ভরযোগ্য যান্ত্রিক সংযোগ প্রয়োজন। সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে প্রাচীর-থেকে-ওয়াল জয়েন্ট, প্রাচীর-থেকে-কলাম সংযোগ, অভ্যন্তরীণ পার্টিশন দেওয়াল এবং বহিরাগত প্রাচীর প্যানেল।
এগুলি বিশেষভাবে উপযোগী হয় যখন আপনার একটি সংযোগের প্রয়োজন হয় যা কারখানায় প্রস্তুত করা যায় এবং সাইটে দ্রুত সম্পন্ন করা যায়। বাক্সগুলি প্যানেলের প্রান্তে নিক্ষেপ করা হয়, যখন পরিবহনের সময় তারের লুপগুলি সুরক্ষিত থাকে। খাড়া হওয়ার পরে, আপনি লুপগুলি খুলুন, নির্দিষ্ট উল্লম্ব রিইনফোর্সিং বারটি সন্নিবেশ করুন এবং জয়েন্টটি গ্রাউট করুন।
অনুমোদিত সংযোগ নকশা, প্যানেলের বেধ, জয়েন্টের প্রস্থ এবং প্রয়োজনীয় লোড স্থানান্তর অনুযায়ী আপনার বক্সের ধরন, লুপের দৈর্ঘ্য এবং ব্যবধান নির্বাচন করা উচিত। শুধুমাত্র বাক্সের আকার বা চেহারা দ্বারা পণ্য নির্বাচন করবেন না.
ইনস্টলেশনের আগে আপনার কী পরীক্ষা করা উচিত?
ওয়্যার লুপ বক্স ইনস্টল করার আগে, পজিশনিং ত্রুটি বা সাইট অ্যালাইনমেন্ট সমস্যা এড়াতে আপনার সংযোগের প্রয়োজনীয়তা এবং পণ্যের বিবরণ নিশ্চিত করা উচিত।
বক্সের ধরন এবং আকার
প্রকল্প একটি একক প্রয়োজন কিনা পরীক্ষা করুন বাডবল তারের লুপ বক্স. ইস্পাত বাক্সের মাত্রা এবং তারের দড়ি ব্যাস নিশ্চিত করুন।
লুপ দৈর্ঘ্য
লুপ প্রজেকশন ডিজাইন করা যৌথ প্রস্থ এবং সংযোগের বিশদটির সাথে মেলে তা নিশ্চিত করুন৷
ইনস্টলেশন ব্যবধান
উল্লম্ব ব্যবধান এবং প্রান্ত দূরত্বের জন্য অনুমোদিত অঙ্কন অনুসরণ করুন। অন্য প্রকল্প থেকে মাত্রা অনুলিপি করবেন না.
ইনস্টলেশনের দিকনির্দেশ
নিশ্চিত করুন যে প্রতিটি বাক্স খোলার ভবিষ্যত প্যানেল জয়েন্টের মুখোমুখি এবং সন্নিহিত প্রিকাস্ট উপাদানের সাথে সারিবদ্ধ।
শক্তিবৃদ্ধি ছাড়পত্র
এমবেড করা তারের দড়িটি শক্তিশালীকরণ, নোঙ্গর উত্তোলন বা অন্যান্য সন্নিবেশে হস্তক্ষেপ করে না তা পরীক্ষা করুন।
পণ্যের অবস্থা
ঢালাই করার আগে বাক্স, তারের দড়ি, কম্প্রেশন হাতা এবং প্রতিরক্ষামূলক টেপ বিকৃতি, ক্ষতি বা ক্ষয় করার জন্য পরিদর্শন করুন।

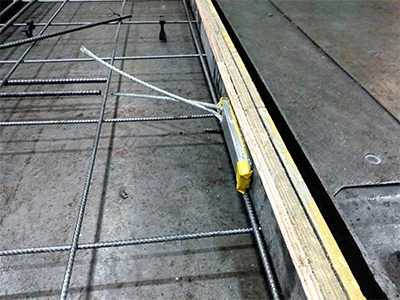

প্রিকাস্ট ফ্যাক্টরিতে ওয়্যার লুপ বক্স কীভাবে ইনস্টল করবেন
একটি সামঞ্জস্যপূর্ণ ইনস্টলেশন প্রক্রিয়া আপনাকে পজিশনিং ত্রুটিগুলি কমাতে, উত্পাদন দক্ষতা উন্নত করতে এবং কাস্ট করার পরে তারের লুপ বাক্সগুলি নির্ভরযোগ্য প্রাচীর সংযোগের জন্য প্রস্তুত তা নিশ্চিত করতে সহায়তা করে।
ওয়্যার লুপ বক্সগুলি পরিদর্শন করুন
ইনস্টলেশনের আগে, প্রতিটি তারের লুপ বক্স চেক করুন যাতে এটি আপনার প্রোডাকশন অঙ্কনের সাথে মেলে। ইস্পাত বাক্স, তারের দড়ি, কম্প্রেশন হাতা, এবং ক্ষতি, বিকৃতি বা ক্ষয়ের জন্য প্রতিরক্ষামূলক টেপ পরিদর্শন করুন। পণ্যটিকে ছাঁচে নিয়ে যাওয়ার আগে নিশ্চিত করুন যে লুপের দৈর্ঘ্য এবং বাক্সের ধরন সঠিক। ঢালাইয়ের আগে একটি ভুল উপাদান প্রতিস্থাপন করা একটি সমাপ্ত প্রিকাস্ট প্যানেল মেরামত করার চেয়ে অনেক সহজ।
ইনস্টলেশন অবস্থান চিহ্নিত করুন
পাশের ফর্মওয়ার্কের প্রতিটি ইনস্টলেশন পয়েন্ট চিহ্নিত করতে অনুমোদিত উত্পাদন অঙ্কন ব্যবহার করুন। একটি নির্দিষ্ট রেফারেন্স বিন্দু থেকে পরিমাপ করুন, যেমন প্যানেলের নীচে, এক বাক্স থেকে পরবর্তীতে পরিমাপ করার পরিবর্তে। এই পদ্ধতিটি আপনাকে সঠিক ব্যবধান বজায় রাখতে সাহায্য করে এবং ব্যাচ উত্পাদনের সময় ক্রমবর্ধমান পরিমাপের ত্রুটিগুলি হ্রাস করে।
একটি পুনঃব্যবহারযোগ্য পজিশনিং স্ট্রিপ ব্যবহার করুন
আপনি যদি একই প্রাচীরের প্যানেল বারবার তৈরি করেন, তাহলে একটি পুনরায় ব্যবহারযোগ্য পাতলা পাতলা কাঠ বা ইস্পাত পজিশনিং স্ট্রিপ ব্যবহার করার কথা বিবেচনা করুন। একটি পজিশনিং স্ট্রিপ আপনাকে একাধিক ওয়্যার লুপ বক্স দ্রুত স্থাপন করার অনুমতি দেয় এবং স্পেসিং সামঞ্জস্যপূর্ণ রাখে। এটি পরিমাপের সময় কমাতে পারে, পুনরাবৃত্তিযোগ্যতা উন্নত করতে পারে এবং গুণমানের পরিদর্শন সহজ করতে পারে। প্রতিটি উত্পাদন চালানোর আগে সর্বদা সর্বশেষ উত্পাদন অঙ্কনের বিপরীতে অবস্থানগত স্ট্রিপ যাচাই করুন।
ফর্মওয়ার্কের বাক্সগুলি ঠিক করুন
আপনার মোল্ড সিস্টেমের জন্য প্রি-পঞ্চড ফিক্সিং হোল এবং উপযুক্ত ফাস্টেনার ব্যবহার করে প্রতিটি তারের লুপ বক্সকে ফর্মওয়ার্কের বিরুদ্ধে শক্তভাবে সুরক্ষিত করুন। ইনস্টলেশনের পরে, হাত দিয়ে চাপ দিলে বাক্সটি সরে না বা ঘোরে না তা পরীক্ষা করুন। একটি সুরক্ষিতভাবে স্থির বাক্স শক্তিবৃদ্ধি স্থাপন, কংক্রিট ঢালা বা কম্পনের সময় স্থানান্তরিত হওয়ার সম্ভাবনা কম।
তারের দড়ি অবস্থান পরীক্ষা করুন
নিশ্চিত করুন যে এমবেড করা তারের দড়িটি প্রয়োজনীয় দিক অনুসরণ করে এবং শক্তিবৃদ্ধি, নোঙ্গর উত্তোলন এবং অন্যান্য এমবেড করা উপাদান থেকে পর্যাপ্ত ছাড়পত্র রয়েছে। তারের দড়ি ধারালো বাঁক বা মোচড় ছাড়াই সোজা থাকা উচিত। হস্তক্ষেপ ঘটলে, তারের দড়ি পরিবর্তন করার পরিবর্তে শক্তিবৃদ্ধি বিন্যাস পর্যালোচনা করুন।
বাক্স খোলার সীলমোহর
কংক্রিট ঢালার আগে প্রতিরক্ষামূলক টেপ বা কভার পরিদর্শন করুন। এটি খোলার সম্পূর্ণরূপে সীলমোহর করা উচিত এবং তারের লুপটি বাক্সের ভিতরে ভাঁজ করা উচিত। একটি ক্ষতিগ্রস্থ কভার কংক্রিটের স্লারিকে অবকাশের মধ্যে প্রবেশ করতে দেয়, যা ডিমল্ডিংয়ের পরে লুপটি খোলা কঠিন করে তোলে।
একটি প্রাক{{0}পরিদর্শন সম্পূর্ণ করুন৷
ঢালাই করার আগে, প্রতিটি ইনস্টল করা তারের লুপ বাক্সের একটি চূড়ান্ত পরিদর্শন করুন। মডেল, পরিমাণ, অবস্থান, ব্যবধান, ইনস্টলেশন দিক এবং ফিক্সিং অবস্থা পরীক্ষা করুন। আপনাকে নিশ্চিত করতে হবে যে প্রতিরক্ষামূলক কভারগুলি অক্ষত আছে এবং এমবেডেড তারের দড়ির চারপাশে পর্যাপ্ত ছাড়পত্র রয়েছে। এই চেকগুলি রেকর্ড করা উত্পাদনের ধারাবাহিকতা এবং ট্রেসেবিলিটি উন্নত করতে সহায়তা করে।
ঢালা এবং কংক্রিট কম্প্যাক্ট
এমবেডেড তারের লুপ বক্সের চারপাশে সাবধানে কংক্রিট ঢেলে দিন এবং সমানভাবে কম্প্যাক্ট করুন। কংক্রিটের পায়ের পাতার মোজাবিশেষ বা ভাইব্রেটর দিয়ে সরাসরি ইস্পাতের বাক্সে আঘাত করা এড়িয়ে চলুন, কারণ অতিরিক্ত প্রভাব বাক্সটিকে নড়াচড়া করতে পারে বা প্রতিরক্ষামূলক কভারের ক্ষতি করতে পারে। সঠিক কম্প্যাকশন নিশ্চিত করে যে বাক্সটি সঠিকভাবে অবস্থান করার সময় অ্যাঙ্কোরেজ এলাকাটি সম্পূর্ণরূপে সমর্থিত।
Demoulding পরে বাক্স পরিদর্শন
প্যানেলটি প্রয়োজনীয় ডিমোল্ডিং শক্তিতে পৌঁছানোর পরে, ফর্মওয়ার্কটি সরান এবং প্রতিটি তারের লুপ বাক্স পরিদর্শন করুন। সঠিক অবস্থান, পরিষ্কার অবকাশ খোলা, কংক্রিট ফুটো, ক্ষতিগ্রস্ত স্টিলের বাক্স, বা প্যানেলের প্রান্তের চারপাশে ফাটল রয়েছে কিনা তা পরীক্ষা করুন। স্টোরেজ এবং পরিবহনের সময় তারের লুপগুলিকে বাক্সের ভিতরে ভাঁজ করে রেখে দিন যাতে সেগুলি সাইটে ইনস্টল না হওয়া পর্যন্ত দুর্ঘটনাজনিত ক্ষতি থেকে রক্ষা পায়।
কিভাবে সাইটে তারের লুপ সংযোগ সম্পূর্ণ হয়?
প্রিকাস্ট উপাদানগুলি বিতরণ এবং অবস্থান করার পরে, প্রতিরক্ষামূলক টেপটি সরানো হয় এবং তারের লুপগুলি উল্লম্ব জয়েন্টে খোলা হয়। সংলগ্ন প্রাচীর প্যানেল থেকে লুপগুলি অনুমোদিত সংযোগ অঙ্কন অনুযায়ী সারিবদ্ধ এবং ওভারল্যাপ করা উচিত।
নির্দিষ্ট উল্লম্ব রিইনফোর্সিং বারটি লুপগুলির মাধ্যমে ঢোকানো হয় এবং জয়েন্টটি সিল করা হয় এবং উপযুক্ত গ্রাউট দিয়ে ভরা হয়। সম্পূর্ণ সংযোগ তৈরি করার জন্য গ্রাউটটি তারের লুপ, শক্তিবৃদ্ধি এবং বাক্সের রিসেসগুলির চারপাশে প্রবাহিত হওয়া উচিত।
প্রিকাস্ট কারখানার জন্য, সঠিক বাক্সের ব্যবধান, ইনস্টলেশনের উচ্চতা, লুপের দিকনির্দেশ এবং অভিক্ষেপ বিশেষভাবে গুরুত্বপূর্ণ। ঢালাইয়ের সময় করা ত্রুটিগুলি প্যানেলগুলি সাইটে পৌঁছালে লুপগুলিকে সারিবদ্ধ করা কঠিন করে তুলতে পারে৷ চূড়ান্ত শক্তিবৃদ্ধি ব্যবস্থা, যৌথ প্রস্থ, এবং গ্রাউটিং পদ্ধতি সর্বদা অনুমোদিত প্রকল্প নকশা অনুসরণ করা উচিত।
সাধারণ ওয়্যার লুপ বক্স ইনস্টলেশন সমস্যা
আপনি কংক্রিট ঢালাইয়ের আগে পজিশনিং, ফিক্সিং, সিলিং এবং রিইনফোর্সমেন্ট ক্লিয়ারেন্স চেক করে বেশিরভাগ ওয়্যার লুপ বক্সের ব্যর্থতা প্রতিরোধ করতে পারেন।
ভুল ব্যবধান
আপনি যদি ভুল ব্যবধানে বাক্স ইনস্টল করেন, লুপগুলি অনুমোদিত সংযোগ নকশার সাথে মেলে না। সর্বদা সর্বশেষ উত্পাদন অঙ্কন অনুসরণ করুন.
লুজ ফিক্সিং
একটি আলগা বাক্স ঢালা বা কম্পনের সময় সরাতে পারে। নিশ্চিত করুন যে প্রতিটি বাক্স ফর্মওয়ার্কের বিরুদ্ধে দৃঢ়ভাবে বসে আছে।
ভুল ইনস্টলেশন দিকনির্দেশ
বাক্স খোলার ভবিষ্যত জয়েন্ট সম্মুখীন হতে হবে। একটি বিপরীত বাক্স লুপটিকে কঠিন বা ব্যবহার করা অসম্ভব করে তুলতে পারে।
ক্ষতিগ্রস্ত প্রতিরক্ষামূলক টেপ
ছেঁড়া বা আলগা টেপ কংক্রিটের স্লারিকে অবকাশের মধ্যে প্রবেশ করতে দেয়।
শক্তিবৃদ্ধি হস্তক্ষেপ
তারের দড়িটি শক্তিশালীকরণ, নোঙ্গর উত্তোলন বা অন্যান্য সন্নিবেশের সাথে সংঘর্ষে লিপ্ত না হয় তা পরীক্ষা করুন।
বাক্সে কংক্রিট ফুটো
অবকাশ পরিষ্কার রাখতে বাক্স এবং ফর্মওয়ার্কের মধ্যে ফাঁক করুন।
পরিবহণের আগে লুপ খোলা
বাঁকানো বা প্রভাবের ক্ষতি এড়াতে স্টোরেজ এবং পরিবহনের সময় লুপগুলি ভাঁজ করে রাখুন।
জোর করে ভুলভাবে সাজানো লুপ
মিসলাইনড লুপের মাধ্যমে বারটিকে জোর করবেন না। প্রথমে প্যানেলের অবস্থান এবং বাক্স ইনস্টলেশন পরীক্ষা করুন।
উপসংহার
নির্ভরযোগ্য তারের লুপ বক্স ইনস্টলেশন সঠিক অবস্থান, সুরক্ষিত ফর্মওয়ার্ক ফিক্সিং, কার্যকর সিলিং এবং ধারাবাহিক পরিদর্শনের উপর নির্ভর করে। স্ট্যান্ডার্ডাইজড ইনস্টলেশন টুল এবং প্রি-প্রিকাস্ট ফ্যাক্টরিগুলিকে ত্রুটি কমাতে এবং ব্যাচের উত্পাদন দক্ষতা উন্নত করতে সাহায্য করতে পারে৷
উপলব্ধ স্পেসিফিকেশন এবং ডেলিভারি বিকল্পগুলি পরীক্ষা করতে আপনার প্রয়োজনীয় বক্সের ধরন, লুপের দৈর্ঘ্য, পরিমাণ এবং অঙ্কন পাঠান।
FAQ
প্রশ্ন: কংক্রিট ঢালাই করার আগে তারের লুপ খোলা উচিত?
উত্তর: না। ঢালাই, সঞ্চয়স্থান এবং পরিবহনের সময় লুপগুলি ভাঁজ করা এবং স্টিলের বাক্সের ভিতরে সুরক্ষিত থাকা উচিত।
প্রশ্ন: তারের লুপ বাক্সগুলি কীভাবে ফর্মওয়ার্কের সাথে স্থির করা হয়?
উত্তর: এগুলি সাধারণত নখ, স্ক্রু, বা ছাঁচের জন্য উপযুক্ত অন্য অনুমোদিত ফাস্টেনিং পদ্ধতি ব্যবহার করে প্রি-পঞ্চড গর্তের মাধ্যমে সংযুক্ত করা হয়।
প্রশ্ন: বাক্সের ব্যবধান কি কারখানার শ্রমিকদের দ্বারা সামঞ্জস্য করা যেতে পারে?
উত্তর: ব্যবধানটি অনুমোদিত সংযোগ অঙ্কন অনুসরণ করা উচিত। প্রযুক্তিগত নিশ্চিতকরণ ছাড়া এটি পরিবর্তন করা উচিত নয়। সাধারণ কারণগুলির মধ্যে রয়েছে ক্ষতিগ্রস্থ প্রতিরক্ষামূলক টেপ, দুর্বল সিলিং এবং বাক্স এবং ফর্মওয়ার্কের মধ্যে ফাঁক।
প্রশ্ন: কংক্রিট অবকাশের মধ্যে প্রবেশ করার কারণ কী?
উত্তর: সাধারণ কারণগুলির মধ্যে রয়েছে ক্ষতিগ্রস্থ প্রতিরক্ষামূলক টেপ, দুর্বল সিলিং এবং বাক্স এবং ফর্মওয়ার্কের মধ্যে ফাঁক।
প্রশ্ন: ক্ষতিগ্রস্ত তারের দড়ি এখনও ব্যবহার করা যেতে পারে?
উত্তর: ভাঙা স্ট্র্যান্ড, গুরুতর ক্ষয়, ধারালো কাঁটা, বা ক্ষতিগ্রস্ত হাতা সহ তারের দড়ি প্রযুক্তিগত মূল্যায়ন ছাড়া প্যানেলে ফেলা উচিত নয়।
